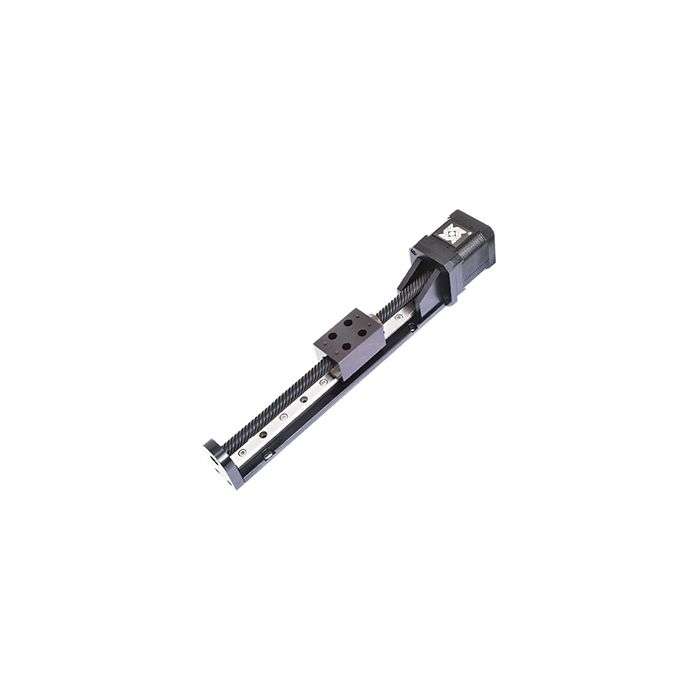

Lineaariyksikkö Haydon Kerk Haydon Kerk, 100 - 1000 N, 19/29/41 mm

Haydon Kerk Sarja BGS

• BGS Linear Rail yhdistää monia tekniikoita yhdeksi integroiduksi lineaariseksi liikealustaksi.
• Järjestelmä tarjoaa erinomaisen kuormituksen ja on suunniteltu sekä normaaleille että ulkoneville kuormille.
• Suuri kallistus-, nousu- ja kääntömomentin kuormitus mahdollistaa järjestelmän tiukan tarkkuuden ja toistettavuuden myös sovelluksissa, jotka vaativat merkittävää ulokekuormitusta.
• Johtoruuvi käyttää koneistettua alumiinivaunua, joka on asennettu tarkalle ruostumattomasta teräksestä valmistettuun kuulakiskoon, mikä johtaa jäykkään, sujuvasti toimivaan liike järjestelmään.
• Black Ice® TFE -pinnoitettu ruuvi tarjoaa pysyvän kulutusta kestävän kuivavoitelun.
• IDEA Driveen integroituna järjestelmä yhdistää Haydonin lineaarisen hybridimoottori teknologian täysin ohjelmoitavaan, integroituun askelmoottorikäyttöön.
• Yhdistämällä teknologiat yhdeksi valmiiksi kootuksi yksiköksi Haydon Kerk Motion Solutions pystyy parantamaan laitteiston OEM- tai loppukäyttäjän järjestelmäintegraatiota.
• Asiakkaan kokonaiskustannuksia alennetaan myös tarjoamalla täydellinen ratkaisu, koska se eliminoi kierto-lineaarikonversion ja yksinkertaistetun tuotekehityksen tarpeen.

Malli	BGS 04	BGS 06	BGS 08
Moottorin koko lyhyt/ pitkä	28 x 28 (pitkä), 43 x 43 (lyhyt)	43 x 43 (pitkä), 43 x 43 (lyhyt)	57 x 57 (pitkä), 57 x 57 (lyhyt)
Maksimi iskunpituus	460 mm	610 mm	760 mm
Maksimi vaakakuorma	100 N	600 N	1000 N
Profiilin leveys	19 mm	29 mm	41 mm
Roll Moment	7.75 Nm	15.75 Nm	30.5
Pitch Moment	6.60 Nm	10.75 Nm	26.25 Nm
Yaw Moment	7.70 Nm	12.40 Nm	30.20
Ruuvin nousu mm
0.635	•
1.00	•
1.27	•	•
1.59	•
2.00	•	•
2.50			•
2.52	•	•	•
3.00	•
3.18
4.00		•
5.00		•	•
5.08	•	•	•
6.35	•	•
8.00
9.53		•
10.00	•
10.16		•
12.00		•
12.70	•	•	•
16.00			•
19.05	•	•
25.00		•
25.40	•	•	•
30.48		•
