Hybridi-lineaariaskelmoottori Haydon Kerk, koko 14, 35 mm, 0,9°/1,8°

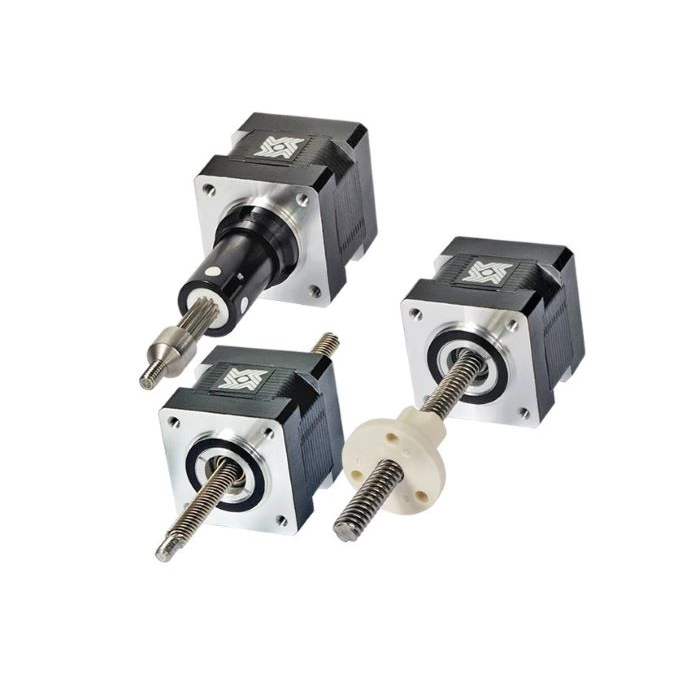

Haydon Kerk Motion Solutionsin 35000-sarja on 35 mm:n hybridi askelmoottorin lineaarinen toimilaite.

• Saatavilla kolmea mallia - lukittu rakenne-, vapaa rakenne- ja ulkoinen lineaarinen versio.
• Saatavilla useilla resoluutioilla 0,003048– 0,048768 mm askelta kohti.
• 28000-sarjan askelmoottorin lineaarinen toimilaite tuottaa jopa 50 lbs (220 N) voiman.

Lineaariset hybridi-askelmoottori, jotka avaavat uusia väyliä laite suunnittelijoille, jotka vaativat korkeaa suorituskykyä ja poikkeuksellista kestävyyttä erittäin pienessä paketissa. Sovelluksiin kuuluvat lääketieteelliset instrumentit, toimistolaitteet, kodinkoneet, optiikka, koneautomaatio ja muut automaattiset laitteet, jotka vaativat tarkkoja kauko-ohjattuja lineaarisia liikkeitä.

Useissa patentoitavissa olevissa malleissa käytetään patentoitua valmistusprosessia, joka sisältää teknisiä kestomuoveja roottorin käyttömutterissa ja ruostumattomasta teräksestä valmistettua johtoruuvia. Tämän ansiosta lineaarinen toimilaite voi olla paljon hiljaisempi, tehokkaampi ja kestävämpi kuin muissa lineaarisissa toimilaitteissa yleisesti käytetty v-kierremutteri ja pronssi mutteri kokoonpano.

Koko 14, 35 mm (1,4") hybridi-lineaariaskelmoottori (1,8° askelkulma)
Tuote Nro.	Lukittu rakenne	35H4(X)-V			35H6(X)-V
	Vapaa rakenne	35F4(X)-V			35F6(X)-V
	Ulkoinen lukitus	E35H4(X)-V			E35H6(X)-V
Johdotus		Bipolaarinen			Unipolaarinen
Jännite		2,33 VDC	5 VDC	12 VDC	5 VDC	12 VDC
Vaihevirta		1,25 A	0,57 A	0,24 A	0,57 A	0,24 A
Resistanssi/vaihe		1,86 Ω	8,8 Ω	50,5 Ω	8,8 Ω	50,5 Ω
Induktanssi/vaihe		2,8 mH	13 mH	60 mH	6,5 mH	30 mH
Teho		5,7 W
Paino		162 g
Pituus L		34 mm
Lineaariliike/askel Ruuvi 5,54 mm (0.218”)		Tilauskoodi I.D.	Lineaariliike/askel Ruuvi 5,54 mm (0.218”)		Tilauskoodi I.D.
tuuma	mm		tuuma	mm
0,00048	0,01210	J	0,0003125	0,0079	A
0,00024	0,00600	K	0,00063	0,0158	B
0,00012	0,00300	N	0,00125	0,0317	C
0,00096	0,02430	Q	0,00015625	0,0039	P
0,00192	0,04870	R
Koko 14, 35 mm (1,4") hybridi-lineaariaskelmoottori (0,9° askelkulma)
Tuote Nro.	Lukittu rakenne	35K4(X)-V			35K6(X)-V
	Vapaa rakenne	35J4(X)-V			35J6(X)-V
	Ulkoinen lukitus	E35K4(X)-V			E35K6(X)-V
Johdotus		Bipolaarinen			Unipolaarinen
Jännite		2,33 VDC	5 VDC	12 VDC	5 VDC	12 VDC
Vaihevirta		1,25 A	0,57 A	0,24 A	0,57 A	0,24 A
Resistanssi/vaihe		1,86 Ω	8,8 Ω	50,5 Ω	8,8 Ω	50,5 Ω
Induktanssi/vaihe		2,8 mH	13 mH	60 mH	6,5 mH	30 mH
Teho		5,7 W
Paino		162 g
Pituus L		34 mm
Lineaariliike/askel Ruuvi 5,54 mm (0.218”)		Tilauskoodi I.D.	Lineaariliike/askel Ruuvi 5,54 mm (0.218”)		Tilauskoodi I.D.
tuuma	mm		tuuma	mm
0,00048	0,01210	J	0,0003125	0,0079	A
0,00024	0,006	K	0,000625	0,0158	B
0,00012	0,003	N	0,00015625	0,0039	P
0,00096	0,0243	Q	0,000078	0,0020	V
0,00006	0,00150	U
